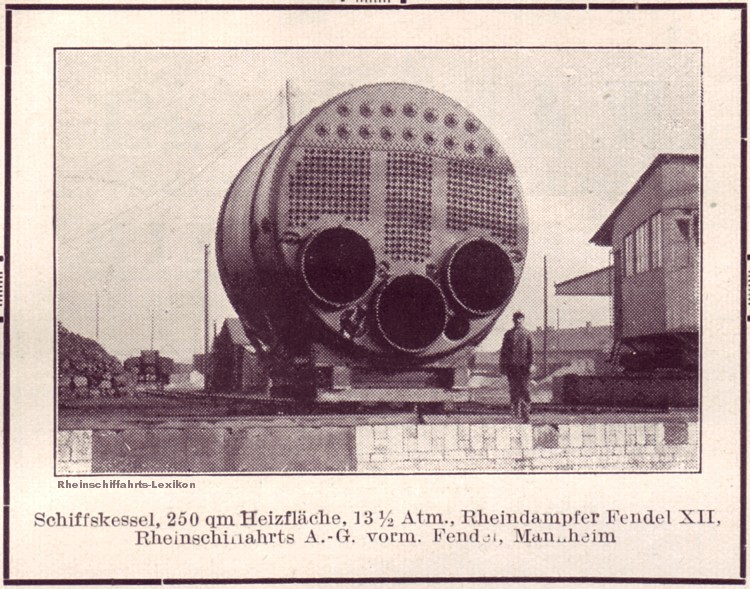

Das ist einer der klassischen runden Schiffsdampfkessel. Diese Rundkessel werden nicht von aussen beheizt. Für die kompakte Bauweise, die man im Schiffbau braucht, sind bei diesen Kesseln die Feuerstellen in den Kessel selbst integriert. Man sieht hier drei große Feuerrohre (Flammrohre). In den Feuerrohren werden die Roste für die Glut angeordnet. Die heißen Rauchgase kommen dann aus den kleinen Rauchröhren heraus, die man jeweils in Gruppen über den Flammrohren erkennen kann. Längsschnitt: (hier)

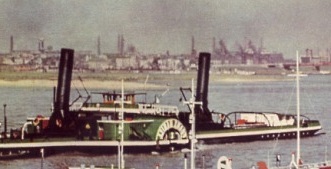

Das ist das Räderboot Franz Haniel VI (?) an einem Bunkerplatz. Hinten steht ein Dampfkran auf einem Kranschiff um dem Dampfer Kohle in seine Kohlebunker zu laden. Auf der Brücke in der Mitte ein Steuerrad, das die Reling ein Stück überragt. Der Dampfer hat also ein stehendes Haspel. Es ist sicher dampfgetrieben, anders wären mit diesem Rad die großen Ruderkräfte nicht aufzubringen. Daneben an Backbord ein Unterstand, er ist deutlich größer als der Wetterschutz von Mathias Stinnes 3.
Das Schanzkleid oberhalb des weissen Streifens muß man sich grün vorstellen, die Farben der Haniel Reederei waren Grün - Weiß - Schwarz (ansehen).
Am Bugspriet vorne steht die damalige Haniel - Flagge mit dem stilisierten Hahn. Darüber weht eine große Preusische Flagge (ansehen). Bei der Rauchbelastung hier mußte das schöne Weiß, auf dem der Adler steht, sicher regelmäßig gewaschen werden. Das Königreich Preussen war damals ein Bundesstaat des Deutschen Kaiserreichs (Kaiserfarben ansehen).
(2) Rauch von den Feuern kann man also nicht sehen, dafür kann man aber den Abdampf aus der Maschine sehen. Der drucklose, aus den Zylindern kommende "abgearbeitete" Dampf wird in einem Kondensator mit eingespritztem Flusswasser gekühlt. Im Kondensator entsteht dadurch ein Unterdruck, der die Leistung der Maschine deutlich erhöht. Der danach noch übrig bleibende Dampf wird zusammen mit dem warm
gewordenen Einspritzwasser nach aussen gepumpt. Hinter dem Radkasten kann man die Wolke sehen. (+) Die Wolke sieht man auch auf dem Film
Mannheim 28 auf "Galerie Kaub 1930"

Die Kondensatorpumpe hört man klappern
auf Galerie zu Mainz 1900, dort "Anderer Tag",
"Wer da an Bord war", "Kapitän",
"Steuern der Maschine"
Dieses Schiff wird noch mit einem liegenden Haspel gesteuert, einem waagrecht liegenden Steuerad (ansehen). Auch die großen Rhein-
Schleppkähne waren so ausgerüstet (+). Zu sehen z.B. auf
"Galerie zu Mainz 1900"

dort bei
Was hängt hinten dran? Ankerwinden und Schleppstrangwinden waren bei "Mathias Stinnes 3" zwar schon dampfgetrieben, das
Ruder aber nicht. Im Klartext heißt das: beim Aufdrehen aus der Talfahrt, abends zum Ankern, (ansehen) oder beim "Kopf vor nehmen", morgens, um wieder in die Talfahrt zu gehen, jedesmal mußten die 3 Matrosen, der 1. Steuermann, oft dazu noch der Kapitän, sich zu viert oder zu fünft gemeinsam ins Haspel legen (ansehen) um das Schiff zu drehen (?).                                                                                         . . . . ... mit Klick zu Text (3).
(3) "Mathias Stinnes 3" wurde 1866 auf der NSR Werft in Fijenoord, Rotterdam gebaut (?). Die Form seiner Schiffsenden vorne und hinten stammt noch aus der Segelschiffszeit, sie war 1900 bei Radschleppdampfern eigentlich schon altmodisch. Der Eindruck täuscht allerdings. Der Dampfer war nämlich schon 1887 auf die Werft Gebr. Sachsenberg in Roßlau an der Elbe zur Modernisierung geschickt worden. Die Dampftechnik war in der Zwischenzeit schon soweit weiterentwickelt, dass eine Modernisierung selbst solche weite Anreise rechtfertigte.
Alle Komponenten des Antriebs wurden erneuert. Es wurden Rundkessel eingebaut anstatt der vorher bekannten eckigen Kofferkessel. Runde Kessel erlauben höhere Drücke, damals waren das 7 bis 10atü. Das nützt die Heizkraft der Kohlen besser aus. Mit dem höheren Druck konnte man jetzt auch eine Verbundmaschine benutzen, die den Druck im Dampf besser umsetzt. Schließlich kamen noch neue, an der Elbe entwickelte Schaufelräder dazu. Die Schaufeln dieser neuen Räder tauchen mit gewölbten Flächen sanfter ein, vor allem aber: sie sind beweglich. Eine Steuerung hält sie beim Durchgang durchs Wasser weitgehend in der Senkrechten. (ansehen).                                                  . . . . ... mit Klick zu Text (4).
(4) Die Firma Mathias Stinnes war zu der Zeit schon seit neunzig Jahren im Kohlenhandel, sie hat dabei immer stärker auch den Transport ihrer Kohle mit angeboten. Aus Mathias Stinnes und Hugo Stinnes gingen später die Vereinigte Stinnes Rheinreedereien hervor.
Die Farben der Mathias Stinnes Schiffe waren weinrot und dunkelgrün, der Reederei-Wimpel war weiß-rot (ansehen) die Schornsteine trugen keine Farbenmarkierung. Auf "Mathias Stinnes 3" waren Mathias Moseler, Heinrich Buchloh, Gustav Mechlenbeck und Gottfried Schmitz Kapitäne. 1918 ist "Mathias Stinnes 3" vor der Brücke in Homberg gesunken. Das Schiff wurde gehoben und fuhr, natürlich dann ohne Maschine, noch lange Jahre als Kahn "Hilde" (?).
